Порівняння ДБЖ характеристики моделей різних брендів і топологій на ваш вибір

Щоб комп'ютерне обладнання та інші електроприлади могли справно працювати, незважаючи на проблеми та неполадки в електричній мережі, застосовуються джерела безперебійного живлення (ДБЖ). Вибрати найбільш оптимальний за вартістю і відповідний для конкретних цілей ДБЖ вам допоможуть порівняльні таблиці.

Безперебійники Powercom, особливо старші її моделі, призначені для професійного захисту вашого електрообладнання. У порівнянні з аналогічними за топологією моделями, пристрої Powercom відрізняються меншим часом реакції на зміни в мережі та більшою питомою потужністю. Продукція компанії повністю сертифікована та відповідає встановленим стандартам якості.

На нашому ринку також застосовуються моделі Logicpower UPS, що використовуються в сегменті SOHO або ДБЖ брендів Еатон і APC.

Усі перелічені виробники випускають широкий спектр обладнання від пристроїв для домогосподарок до систем захисту електроживлення у ЦОД, лікарнях та наукових установах.

Порівняння моделей топології STAND-BY

До молодших моделей ДБЖ відносяться моделі топології Stand-By або off Line. Їхнє основне завдання: перевести споживачів на живлення від вбудованої батареї у разі зникнення напруги в мережі. До таких джерел відносяться Powercom ДБЖ (модель SPD-850N), пристрій від Logicpower (модель LPY-W-PSW-800VA+), а також ДБЖ Eaton (модель Station 800 USB DIN). Вони призначені для захисту некритичного обладнання, не розраховані на тривалий час роботи від батарей, як правило, у них відсутній "холодний старт". Як правило, форма вихідного сигналу – апроксимована синусоїда. Результати ретельного вивчення їх функціональних характеристик для зручності наведено у першій зведеній таблиці.

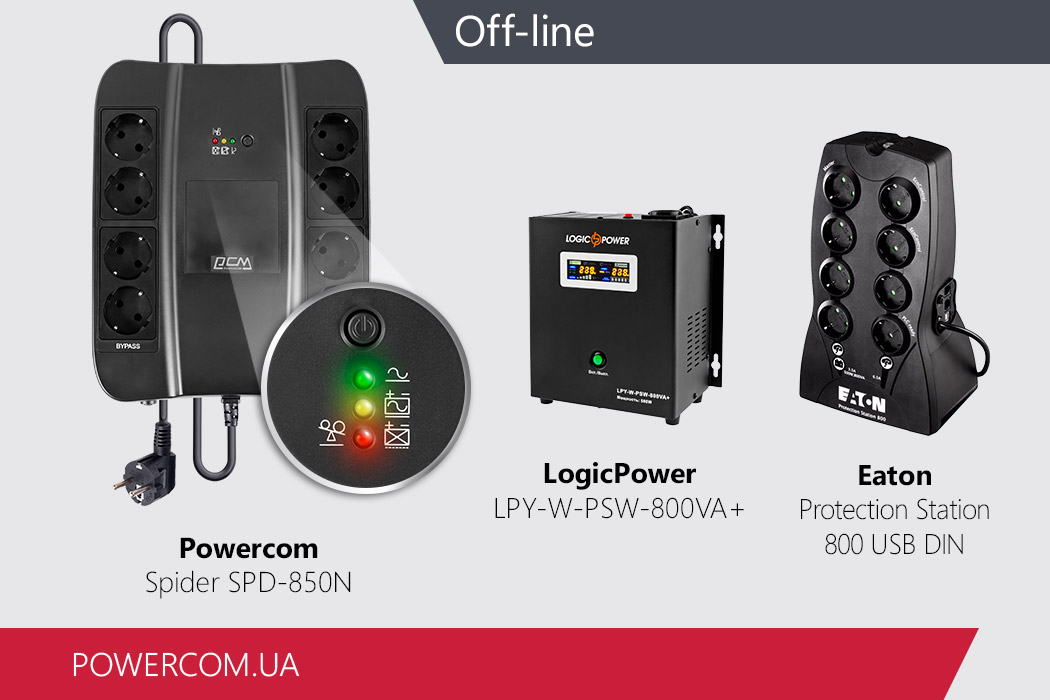

Фото, моделі офлайн ДБЖ Powercom, LogicPower, Eaton

Таблиця 1. Порівняльні характеристики резервних (off-line або standby) джерел безперебійного живлення.

Бренд

Powercom (Spider)

LogicPower

Eaton



Характеристика / Модель

SPD-850N

LPY-W-PSW-800VA+

Protection Station 800 USB DIN

Ціна, гривні

2393

3557

3646

Потужність, Вольт-Ампер

850

800

800

Потужність у Ваттах

510

560

500

Тип використовуваного акумулятора

Необслуговувані, герметичні свинцево-кислотні батареї із загущеним електролітом

-

-

Термін гарантованого функціонування батареї, років

3-5

-

-

Час перемикання на живлення від внутрішньої батареї, секунди

0,001

0,006

-

Частота струму вхідна, Герц

50 або 60 (працює алгоритм самовизначення)

-

-

Частота струму вихідна, Герц

49,5-50,5 або 59,4-60,06

-

-

Кількість розеток, штук

8 євро-розеток: 4 – з фільтрацією, 4 – з резервним живленням

1

8

Кріплення

Підлоговий, настінний

Підлоговий

Підлоговий, настінний

Вхідна напруга, Вольт

Від 172 до 287

220/230/240

230

Вихідна напруга, Вольт

209-252

198-242

-

Мінімальна вхідна напруга без переходу на батарею, Вольт

165

140

160

Максимальна вхідна напруга без переходу на батарею, Вольт

275

275

284

Ємність акумулятора, Ампер-годинник

9

9

-

Час підтримки батареї, хвилин

20 (час, який може пропрацювати від ДБЖ комп'ютер з 17-ти дюймовим монітором)

-

-

Форма напруги

Ступінчаста або апроксимована синусоїда

Ступінчаста або апроксимована синусоїда

Ступінчаста або апроксимована синусоїда

Захист від сплесків напруги

800 Джоулей 8/20 мкс

-

-

Захист пристрою від перевантажень

SPD-850N відключається при виконанні однієї з умов: перевантаження в 110% тримається протягом хвилини або 130% - протягом 3 секунд

-

-

Час перезаряджання акумуляторної батареї, годинника

8

-

-

Події при короткому замиканні

Миттєве вимкнення пристрою

-

-

Звукова індикація під час роботи від батареї

Кожні 2 с протягом перших 15 с, після цього – кожні 2 хвилини

-

-

Захист ДБЖ

Пристрій регулярно проводить самотестування для захисту від глибокого розряду, є світлодіодний індикатор батареї та функція збереження енергії Green Mode

Є захист від стрибків напруги, розряду, короткого замикання, перевантаження, надлишкового заряду батарей

-

Шум, створюваний працюючим пристроєм, Децибел

Менш 40 (вимірювання проводилися на відстані метра над поверхнею ДБЖ)

-

-

Умови нормальної роботи пристрою

Вологість – до 95%, температура – ​​від 0 ° С до 40 ° С, висота над рівнем моря – до 3,5 км

Температура – ​​від 0 0 до 40 0 С

-

Вага нетто, кілограм

4,2

5,5

4

Додаткові функції

- «Холодний старт», що дозволяє вмикати джерело живлення від акумулятора, якщо немає електричного струму в централізованій мережі;

- "гаряча заміна", що полягає у підключенні/відключенні обладнання під час роботи.

- можливість виконання «гарячої заміни»;

- стабілізація напруги.

ні

Серед розглянутих моделей саме у безперебійника Powercom відмінні показники потужності, наявності додаткових функцій та захисту від сплесків напруги. При цьому представлена ​​модель пристрою ДБЖ Logicpower відрізняється чистою синусоїдою. Також варто зауважити, що перший з проаналізованих ДБЖ має великий діапазон значень напруги.

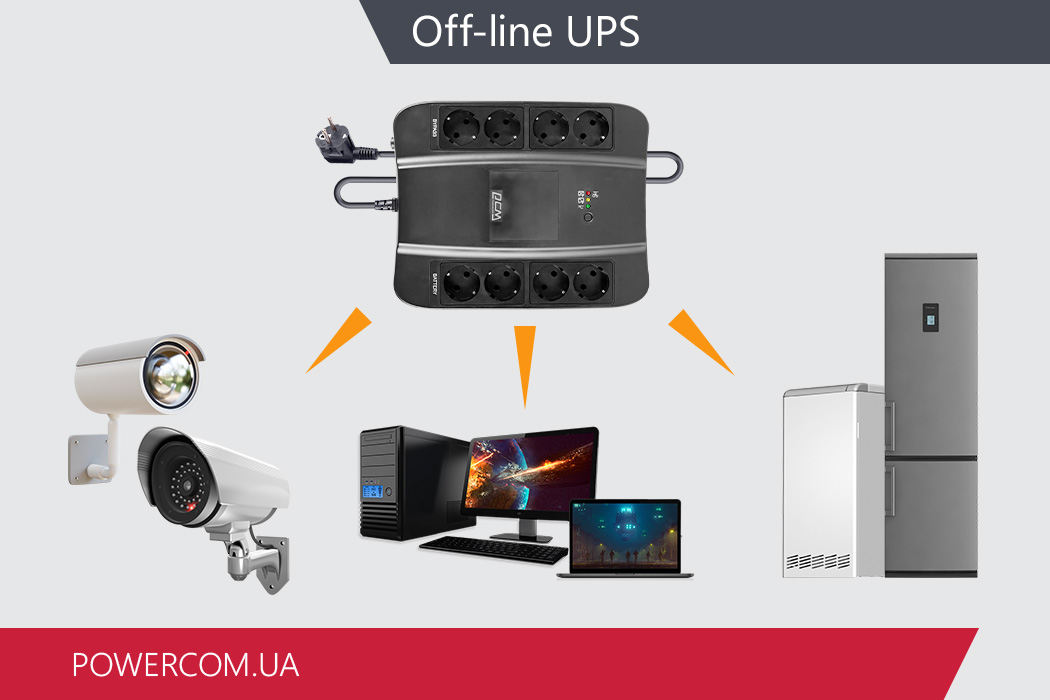

Приклад використання офлайн ДБЖ

Powercom SPD 850n - резервний тип, 850 ВА, 8 х CEE 7 (євророзетка) подобається користувачам за те, що він легкий і компактний. Відмінно підходить для офісного, домашнього комп'ютера чи мультимедійного центру. Без подачі напруги в мережі він здатний працювати до 20 хвилин. З очевидних вигод слід виділити рівне живлення та здатність поглинати імпульси до 800 джоулів. Модель SPD 850n не нагрівається і не шумить, вона ідеально підходить як для офісного, так домашнього використання.

Читайте докладніше в нашій статті "ДБЖ для комп'ютера — цікава теорія і практика": який пристрій краще використовувати, чи сумісні деякі моделі UPS з офісною технікою і чи взагалі варто це робити.

Офлайн безперебійник Logicpower, за рахунок чистої синусоїди на виході може використовуватись для котлів, LPY-PSW-800VA+ (560 Вт). Він адаптивний, інформативний, тягне 2 насоси. У цьому шуму видає мало, а споживає трохи. Окремий плюс – яскраві індикатори, здатні створити фонове освітлення у котельні чи кімнаті.

Модель Eaton ДБЖ Protection Station 800 USB DIN - резервна, має 1-фазну вхідну напругу і підходить для пристроїв, які не потребують правильної синусоїди під час роботи від батареї. При половинному завантаженні час її роботи становитиме півгодини. ДБЖ компактний, не шумить, має відключення розеток, що настроюється. Єдиний недолік – незручне ПЗ. Але є режим інтеграції зі службою безперебійника Windows, який вирішує проблему.

Порівняння пристроїв топології LINE-INTERACTIVE

Лінійно-інтерактивні пристрої дозволяють не лише перевести споживачів на живлення від вбудованої батареї, а й регулювати вихідну напругу в досить широких межах.

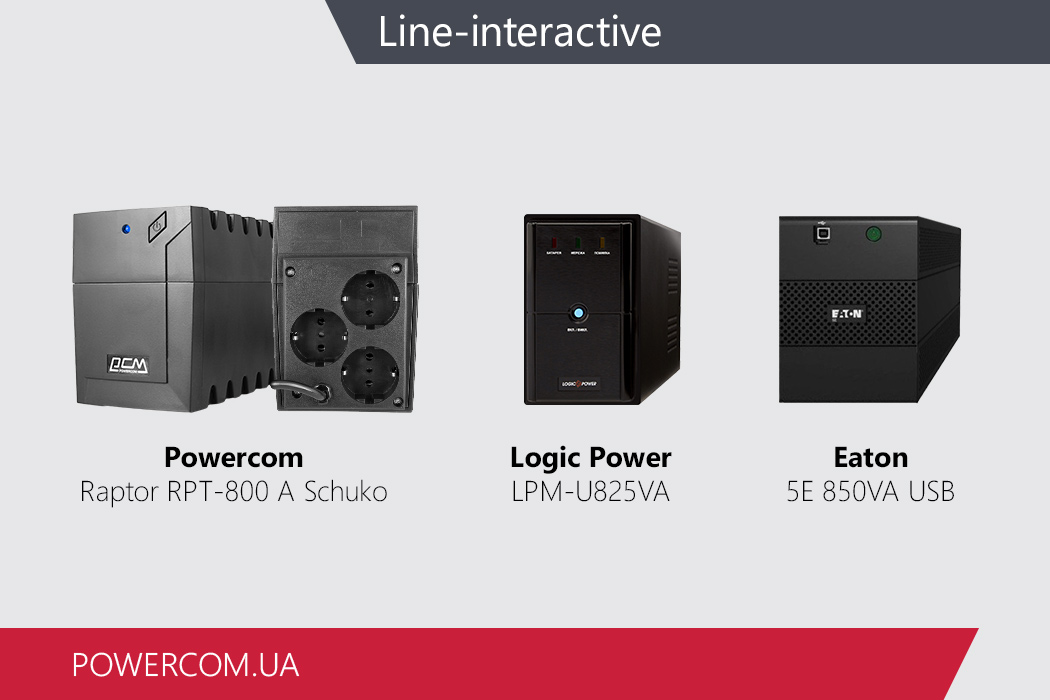

Фото лінійно-інтерактивних ДБЖ Powercom, Logic Power, Eaton

Таблиця 2. Порівняльні характеристики лінійно-інтерактивних джерел безперебійного живлення.

Бренд

Powercom (Raptor)

Logic Power

Eaton

Характеристика / Модель

RPT-800 A Schuko

LPM-U825VA

5E 850VA USB

Ціна, гривні

1634

1823

1894

Потужність, Вольт-Ампер

800

825

850

Потужність у Ваттах

480

577

480

Тип використовуваного акумулятора

ДБЖ Raptor захищений від глибокого розряду автотестуванням, має герметичний, необслуговуваний, свинцево-кислотний АКБ

-

-

Термін гарант. використання акумуляторної батареї, років

3-5

-

-

Час перемикання, секунди

0,002-0,004

0,006

0,002-0,006 (у середньому), 0,0010 – максимум

Частота струму вхідна, Герц

50 або 60 (працює алгоритм самовизначення)

-

-

Частота струму вихідна, Герц

49,5-50,5 або 59,4-60,06

-

-

Кількість розеток, штук

3 (з резервним живленням)

2

1

Форма

Класична

Класична

Класична

Напруга, Вольт

165-300

220

230

Вихідна напруга, Вольт

220/230/240В, плюс-мінус 5%

-

-

Мінімальна вхідна напруга без переходу на батарею, Вольт

160

145

170

Максимальна вхідна напруга без переходу на батарею, Вольт

275

290

280

Ємність акумулятора, Ампер-годинник

7,2

-

-

Час роботи від батареї при повному навантаженні

ДБЖ Раптор зберігає заряд батареї до 13 хвилин

10-15 хв

1 хв

Форма напруги

Ступінчаста / апроксимована синусоїди

Ступінчаста / апроксимована синусоїда

Ступінчаста / апроксимована синусоїда

Захист від сплесків напруги (імпульсний)

160 Дж

-

-

Захист пристрою від перевантажень

Вимкнення пристрою під час виконання однієї з умов: перевантаження в 110% тримається протягом хвилини або 130% – протягом 3 секунд

-

-

Час перезаряджання акумуляторної батареї (відновлюють 80 відсотків ємності), годинника

4

8

6

Події при короткому замиканні

Вимкнення пристрою

-

-

Звукова індикація під час роботи від батареї

Світлодіод

-

-

Шум, створюваний працюючим пристроєм, Децибел

Powercom RPT видає більше 40 Децибел

-

-

Умови нормальної роботи пристрою

При вологості до 95% та температурі повітря до +40 градусів за шкалою Цельсія, висотою над рівнем моря максимум 2000 м

-

-

Вага нетто, кілограм

4,8

5,65

5,16

Додаткові функції

- Авторегулювання напруги (функція AVR) з першим щаблем підвищення і першим – зниження;

- роздільні розетки для захисту ліній;

- пристрій визначає і показує рівень заряду акумулятора, а також вхідну/вихідну напругу, може встановити розклад увімкнення/вимкнення виконати коректне завершення роботи комп'ютера;

- "холодний старт".

-

-

Моделі від Powercom та Logicpower ups показують відмінні результати часу роботи від акумуляторного джерела живлення. Безперебійник Logicpower (ups Logicpower) відрізняється від інших вагою. Відповідно до двох інших важливих параметрів (вартості та часу заряду батареї) перевагу має Powercom.

Так як ДБЖ топології Line Interactive контролюють не тільки вхідну напругу, але і частоту, то вони погано поєднуються з малопотужними генераторами (за винятком інверторних), які зазвичай дають нестабільну частоту.

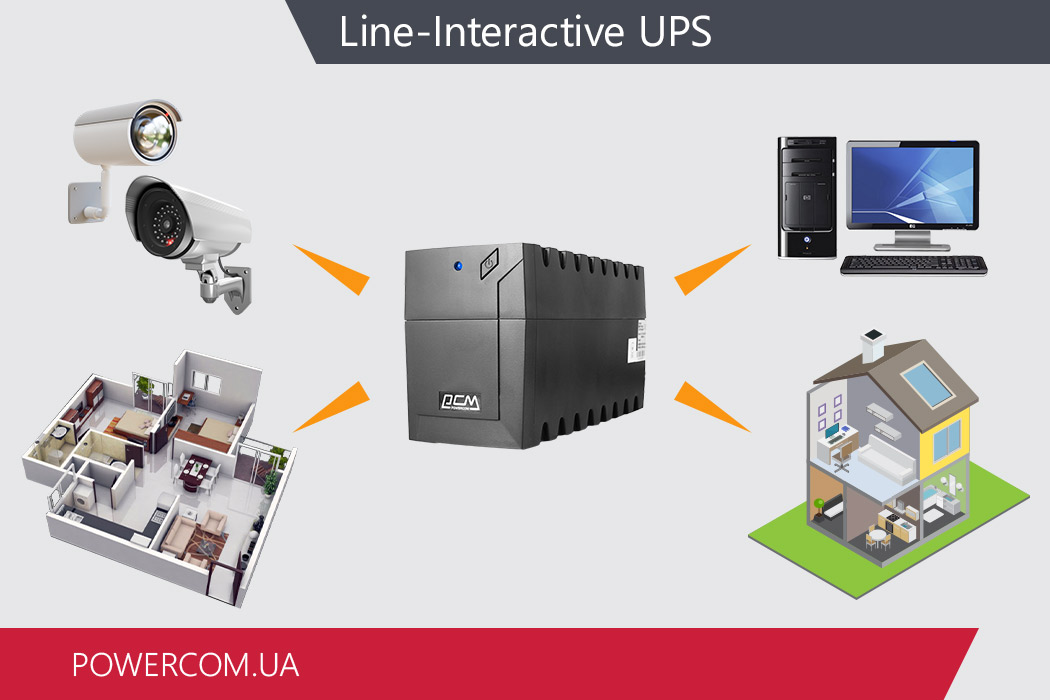

Варіанти застосування лінійно-інтерактивних ДБЖ

ДБЖ Powercom RPT-800a Schuko призначений для здійснення  захисту ПК від неполадок з електрикою: короткого замикання, стрибків напруги, а також захисту ліній передачі даних та телефонії. Моделі Powercom RPT характеризується високою якістю збирання. Управління ДБЖ Raptor просте та зрозуміле, кнопка легко натискається. Відзначають користувачі та наявність 3-х євро розеток, що дозволяють приєднати до Powercom Raptor як комп'ютер, так і всю периферію.

Logicpower lpm u825va — лінійно-інтерактивний, використовується для того, щоб стабілізувати напругу в мережі живлення побутової або офісної техніки, що не потребує чистої синусоїди. Підходить для підключення до звукового, телевізійного обладнання, пристроїв охоронного відеоспостереження, освітлювальних приладів. ДБЖ здатний підтримувати роботу приладів в автономному режимі протягом 15 хвилин. Тип підключення – євровилка. Інтерфейс для керування з ПК — USB.

Eaton 5E 850VA USB - лінійно-інтерактивний прилад, що оптимально підходить для стаціонарного ПК. Ті, хто вже придбав його, відзначають безшумність та компактність безперебійника. Місця в кімнаті ДБЖ займе небагато.

Порівняння апаратів топології ON-LINE

On-Line пристрої або подвійного перетворення мають нульовий час перемикання на живлення від батареї. Форма вихідного сигналу — чиста синусоїда. Але на відміну від молодших топологій споживають "на себе" більше електроенергії і стоять значно вище за своїх "менших побратимів". Застосовуються для захисту відповідальних споживачів, критичних до якості напруги живлення. На відміну від пристроїв інших топологій добре вживаються з побутовими генераторами без інверторної технології.

Щоб провести порівняльний аналіз, розглянемо дані із таблиці №3.

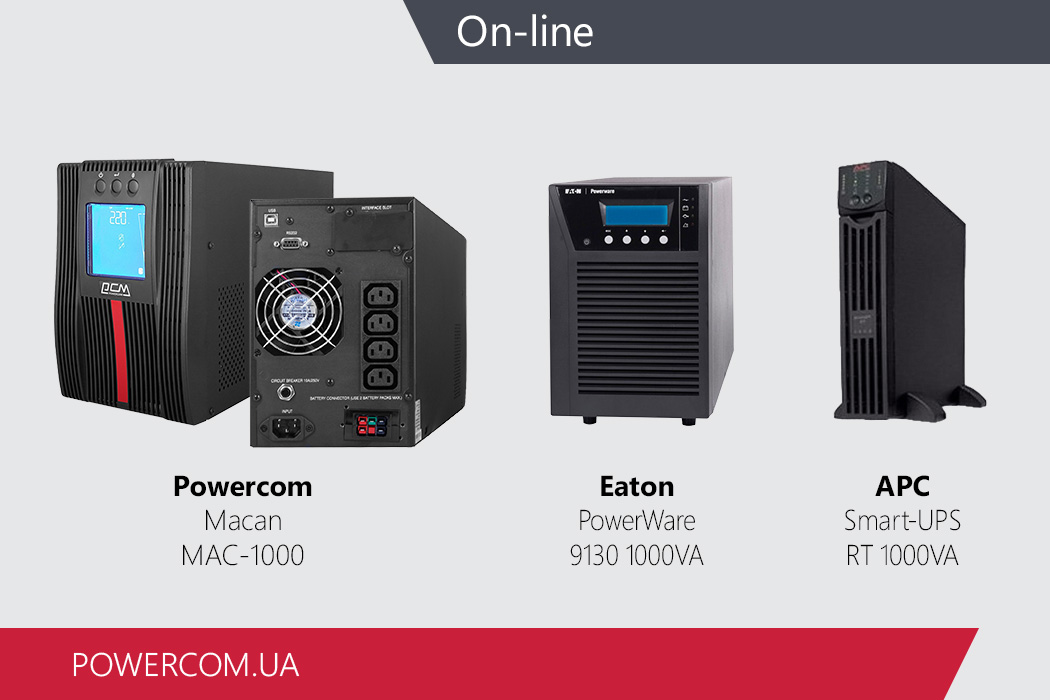

Фото ДБЖ онлайн типу Powercom, Eaton, APC

Таблиця 3 . Порівняльні характеристики online джерел безперебійного живлення.

Бренд

Powercom (Macan)

Eaton

APC

Характеристика / Модель

MAC-1000

PowerWare 9130 1000VA

Smart-UPS RT 1000VA

Ціна, гривні

11939

19668

32459

Потужність, Вольт-Ампер

1000

1000

1000

Потужність у Ваттах

1000

900

700

Тип використовуваного акумулятора

Необслуговуваний свинцево кислотний із загущеним електролітом

-

-

Мінімальна вхідна напруга без переходу на батарею, Вольт

120

180

160

Максимальна вхідна напруга без переходу на батарею, Вольт

300

276

280

Термін гарант-го використання акумуляторної батареї, років

3-5 років

-

-

Час перемикання, секунди

0 (MAC 1000 має миттєве перемикання)

0,005

-

Частота струму вхідна, Герц

50 або 60 (за автоматичним визначенням)

-

-

Частота струму вихідна, Герц

50 Гц або 60 Гц ±025%

-

-

Індикація та візуалізація

Рідкокристалічний дисплей з показниками напруги, відсотка розряду, а також частоти напруги, вибір режимів роботи (звичайний, вимірювання, обхідний)

Є

-

Фаза

Одна із заземленням

-

-

Вхідна напруга, Вольт

У діапазоні 120-300 В

- 120-276 при навантаженні 25%;

- 140-276 при навантаженні 50%;

- 160-276 при 75% навантаженні;

- 180-276 В при навантаженні 100%

-

-

Вихідна напруга, Вольт

вибирається користувачем: 208/220/230/240 ± 2%

220, 240

220, 240, 230

коефіцієнт потужності

MAC1000 має коефіцієнт 1

-

-

Час підтримки батареї, хвилин

Від 3-х до 9-ти

6

Smart-UPS RT 1000VA може працювати до 10,2 хвилин після вимкнення струму

Форма напруги

Чиста синусоїда (перекручування Powercom Macan може становити менше 2,5% під час лінійного навантаження)

Чиста синусоїда

Чиста синусоїда

Кількість розеток, штук

4

6

6

Захист від сплесків напруги

125 Джоулей

-

-

Час перезаряджання акумуляторної батареї, годинника

Близько 4 годин

-

-

Захист ДБЖ

MAC-1000 автоматично вимикається, коли перевантаження більше 105%-120% від стандарту через 30 секунд; 121% - 150% через 10 секунд

-

-

Шум, створюваний працюючим пристроєм, Децибел

Не більше 45 Децибел

-

-

Умови нормальної роботи пристрою

Не більше 3,5 км. над рівнем моря, температура до 40 0 С

-

-

Вага нетто, кілограм

10,4

14,5

23

Додаткові функції

- Режим високої ефективності;

- може також вимикатися за допомогою запобіжника;

- «холодний старт».

-

-

Безперебійник PCM має конкурентоспроможні показники вхідної напруги, а ДБЖ Eатоn – непогані показники потужності. ДБЖ APC також варто віднести до якісних і функціональних безперебійників, якби не його висока ціна. Безперебійник APC за заявою виробника може функціонувати понад десять хвилин після вимкнення електроенергії. Той самий показник пристрою бренду Powercom практично не поступається: він становить 9 хвилин. Блок безперебійного живлення APC – найбільш громіздкий з усіх представлених на огляді онлайнових пристроїв, адже він у 2,2 рази важчий за компактний Macan MAC-1000.

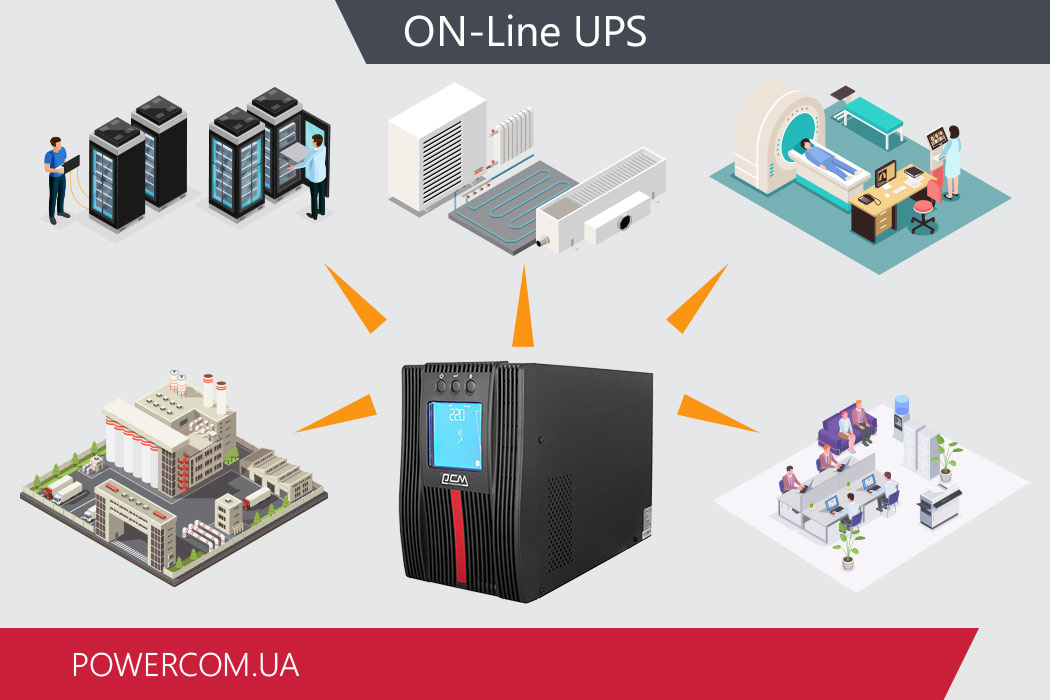

Приклади застосування Онлайн безперебійників

Powercom MAC-1000 — онлайн пристрій для комп'ютерів, має цілу низку переваг. MAC-1000 має зрозумілу індикацію, подвійну стабілізацію, AVR. Є можливість здійснити "гарячу" заміну блоку, не здійснюючи відключення безперебійника. Ті, хто вже придбав Powercom Macan, недоліки в ньому не виявили, хіба що ціна вища, ніж моделі іншої топології. Пристрій компактний для своїх можливостей і має коефіцієнт потужності, що дорівнює одиниці, застосовується для обслуговування критичних до якості живлення споживачів, наприклад, медичного обладнання.

Eaton PowerWare 9130 1000VA - надійний і якісний онлайн ДБЖ, що підходить навіть для сільських мереж. На вихід у ньому не впливають жодні стрибки мережі. З недоліків - трохи шумлять вентилятори і вагу пристрою не можна назвати легким.

APC Smart UPS rt 1000va — цікавий варіант онлайн, який можна поставити на підлогу. ДБЖ відмінно тримає навантаження протягом півтори години. Основний недолік Smart UPS rt 1000va – його вартість.

Висновок після зіставлення ДБЖ різних брендів

Вибираючи корисний пристрій, можна зупинитися на ДБЖ будь-якого бренду. Ми бачимо з таблиць, у всіх моделей є як свої переваги, так і недоліки. Вибір - справа вашого смаку та цілей. Однак звернемо увагу на той факт, що безперебійники PCM мають важливий приємний бонус - оптимальна ціна при аналогічних характеристиках по відношенню до конкурентів.

Вивчіть наші рекомендації та покрокову інструкцію з налаштування SNMP адаптера для дистанційного контролю функціонування безперебійників у статті "Що таке SNMP і які налаштування потрібно виконати для віддаленого моніторингу ДБЖ?"
